解析列管式冷凝器管箱的作用

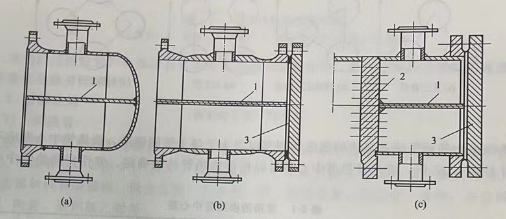

列管式冷凝器管内流体进出的空间称为管箱，如图 2-19 所示。它的作用是使管程的流体均匀地分配与集中。在多管程换热器中，管箱还起着分隔管程、改变流向的作用。由于清洗、检修管子时需拆下管箱，因此管箱结构应便于装拆。

列管式冷凝器管箱的结构形式主要以换热器是否需要清洗或管束是否需要分程等因素来决定。图2-19(a)所示的管箱结构适用于较清洁的介质情况。因为在检查及清洗管子时，必须将连接管道一起拆下，很不方便。图 2-19(b) 所示为在管箱上装箱盖，将盖拆除后 (不需拆除连接管)，就可检查及清洗管子，但其缺点是用材料较多。图 2-19(c) 所示的是将管箱与管板焊成一体，从结构上看，可以完全避免在管板密封处的泄漏，但管箱不能单独拆下，检修、清理不方便，实际中很少采用。
